Transformación de Lámpara Convencional a Led

Aquí estamos de nuevo, esta vez con el cierre de un proyecto bello que me significó hartas vueltas para poder solucionar piezas que al convertir la lámpara a Led ya no iban a existir más...

Esta es una lámpara de altura regulable (sorry no saqué fotos cuando me la entregaron), es de una amiga muy querida que se la jugó para que yo la transformara a Led y bueno, ya está, éxito y un muy buen resultado en cuanto a iluminación...

Partimos con esta imagen, que fue uno de los primeros desafíos... energizar los circuitos usando para ello 2 cargadores de celular en desuso, uno Nokia y el otro Sagem.

Este tipo de lámparas tiene un resorte (que es el que le permite subir y bajar) en medio del cual va el cable que la conecta a 220 V, por tanto las fuentes switching deben ir antes de este resorte o después.

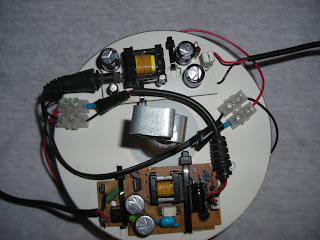

Para ello los "desguacé" con el objeto de pegarlos bajo la pantalla metálica de la lámpara, disimulándolos con un CD usado también... ya verán...

Aquí el primer desguace: me parece que es el cargador Sagem, no se ve mal...













Aquí el segundo desguace, el Nokia.














El circuito Led terminado, hablaremos en otra ocasión de él, para llegar a determinar cuanta luz, que tipo de Led es el indicado, cuales instalar al medio y cuales en los extremos, etc. hay que cachar un poquito de Led... se reciben consultas...

El interruptor del medio (de 3 posiciones) no va, lo descarté por 2 pequeños de 2 posiciones.

Por lo que se, los Led no funcionan con Dimmer así que hice 2 circuitos independientes, para que dieran: poca luz, regular y bastante.



Un acercamiento al circuito ya terminado.














Otro desafío, al desechar el soquete tradicional resultó que este era la que sostenía toda la estructura, así que hubo que diseñar esta pieza para sostener la pantalla metálica en sus extremos y el circuito Led al medio.

Se ocupó lata galvanizada de 1 mm y harto ingenio.







Así va la nueva pieza, sólo falta la pantalla sobre esto... y bueno, el circuito Led colgando al medio de la pieza metálica.












Una panorámica del arreglo final, en el primer piso los Led pegados en uno de esos protectores transparentes de CD que vienen con las tortas de ellos, en el segundo piso los cargadores desguazados sobre un CD usado.

Al medio un tubo plástico como pilar y en el extremo superior de él, un gancho metálico adherido para "enganchar" todo el arreglo a la nueva pieza metálica que ya vimos.





Otra imagen del arreglo...














Y otra más...













El arreglo visto desde los Led, son 12 de 30º un chip blanco cálido, 30 de 80º doble chip blanco frío y 12 de 130º doble chip blanco cálido.

El resultado... harta luz...










La pieza metálica sobresaliendo de la pantalla metálica y el gancho del arreglo a punto de asegurarse sobre ella.












Un detalle de lo anterior, lata galvanizada de 1 mm.













Detalle de la unión del conjunto "arreglo Led-pantalla metálica-pieza metálica" y su unión con el cable-resorte que trae los temidos 220 V (cuando era chico me dió la corriente un par de veces de puro intruso no más... así que ahora le tengo respeto).









Una imagen del resultado final, visto desde abajo.













Voila... encendido del circuito simple de 18 Led de 80º doble chip blanco frío, poca luz para cuando se necesite... consume poco más de 2 Watt.

Encendido del otro circuito Led independiente, 12 Led de 30º un chip blanco cálido, 12 Led de 80º doble chip blanco frío y 12 Led de 130º doble chip blanco cálido. Un poco más de luz para estar tranquilos y relajados... consume casi 3 Watt.










Ambos circuitos encendidos, harta luz para cuando se necesite.

Esto consume finalmente poco más de 5 Watt... bello...
